Vorlagen/Templates for download

Den Zinkenknecht habe ich eigentlich entwickelt, um selbst erstellte Vorlagen zum Fräsen verwenden zu können. Nun hat vielleicht nicht jeder Erfahrung mit CAD Programmen, um die Vorlagen herstellen zu können. Ich stelle deshalb einige Vorlagen zum Download zur Verfügung.

In Zukunft soll es ein wachsenden Angebot fertiger Vorlagen geben.

I've actually developed the Zinkenknecht in order to use self made templates for routing. Well maybe not everyone has experience with CAD programs, in order to produce the templates. On the download page, there are ready-made templates for download.

In the future there will be a growing collection of ready templates.

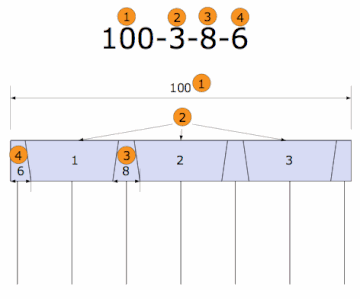

Der Dateiname der Vorlagen-Datei ist nach dem Schema aufgebaut, wie es oben im Bild zu sehen ist.

1. Brettbreite

2. Anzahl der Schwalben

3. Durchmesser der Fräsers

4. Breite der Randzinken

The file name of the template file is structured according to the scheme, as you can see it in the picture above.

1. The board width

2. Number of the tails

3. Diameter of the cutter (= pin width)

4. End pin width

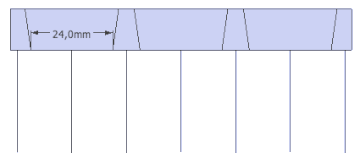

Die Breite der Schwalben ist in der Vorlage immer mit angegeben, damit man den Wert in den Skalenrechner eingeben kann.



Wer eine spezielle Vorlage braucht, kann mir eine mail schreiben und mir die gewünschten Parameter mitteilen, dann werde ich eine entsprechende Vorlage hochladen.

The width of the tails is always specified in the template, so you can enter the value in the scale calculator.



If you need a special template please write me an email and let me know the required parameters, then I'll upload an appropriate template.
